Расточная головка серии 1TA
Расточные головки серии 1TA широко используются в комбинированных станках и автоматических линиях с высокой производительностью.Расточная головка 1TA может использоваться в сочетании с оборудованием аналогичной спецификации для создания вертикального или горизонтального комбинированного станка.Он используется для одноосной обработки черновых, мелкозернистых отверстий, рассверливания и других видов обработки деталей из чугуна, стали и цветных металлов.Максимальная точность обработки может достигать H7, а шероховатость поверхности Ra<1,6 мкм.
Описание
маркер
Описание товара
Расточные головки серии 1TA широко используются в комбинированных станках и автоматических линиях с высокой производительностью.Расточная головка 1TA может использоваться в сочетании с оборудованием аналогичной спецификации для создания вертикального или горизонтального комбинированного станка.Он используется для одноосной обработки черновых, мелкозернистых отверстий, рассверливания и других видов обработки деталей из чугуна, стали и цветных металлов.Максимальная точность обработки может достигать H7, а шероховатость поверхности Ra<1,6 мкм.
Параметры продукта
| Основные параметры | единица | 1TA32 | 1TA40 | 1TA50 | 1TA63 | |
| Мощность двигателя | квт | 3、4、5.5 | 7.5、11 | 15、18.5、22 | 22、30、37 | |
| Скорость двигателя | об/мин | 960 | 970 | 970 | 970 | |
| Поддерживающее передаточное устройство и скорость вращения шпинделя | 1NGc b | об/мин | 80-400 | 63-320 | 63-250 | 40-160 |
| 125-630 | 100-500 | 80-400 | 80-320 | |||
| 1NG | 540-1080 | 630-1250 | ||||
| 800-1600 | ||||||
| Отверстие в шпинделе | мм | Φ56H7 | Φ80H7 | Φ125H7 | Φ160H7 | |
| Диапазон диаметров обработки | мм | Φ50-Φ160 | Φ80-Φ200 | Φ200-Φ300 | Φ300-Φ400 | |

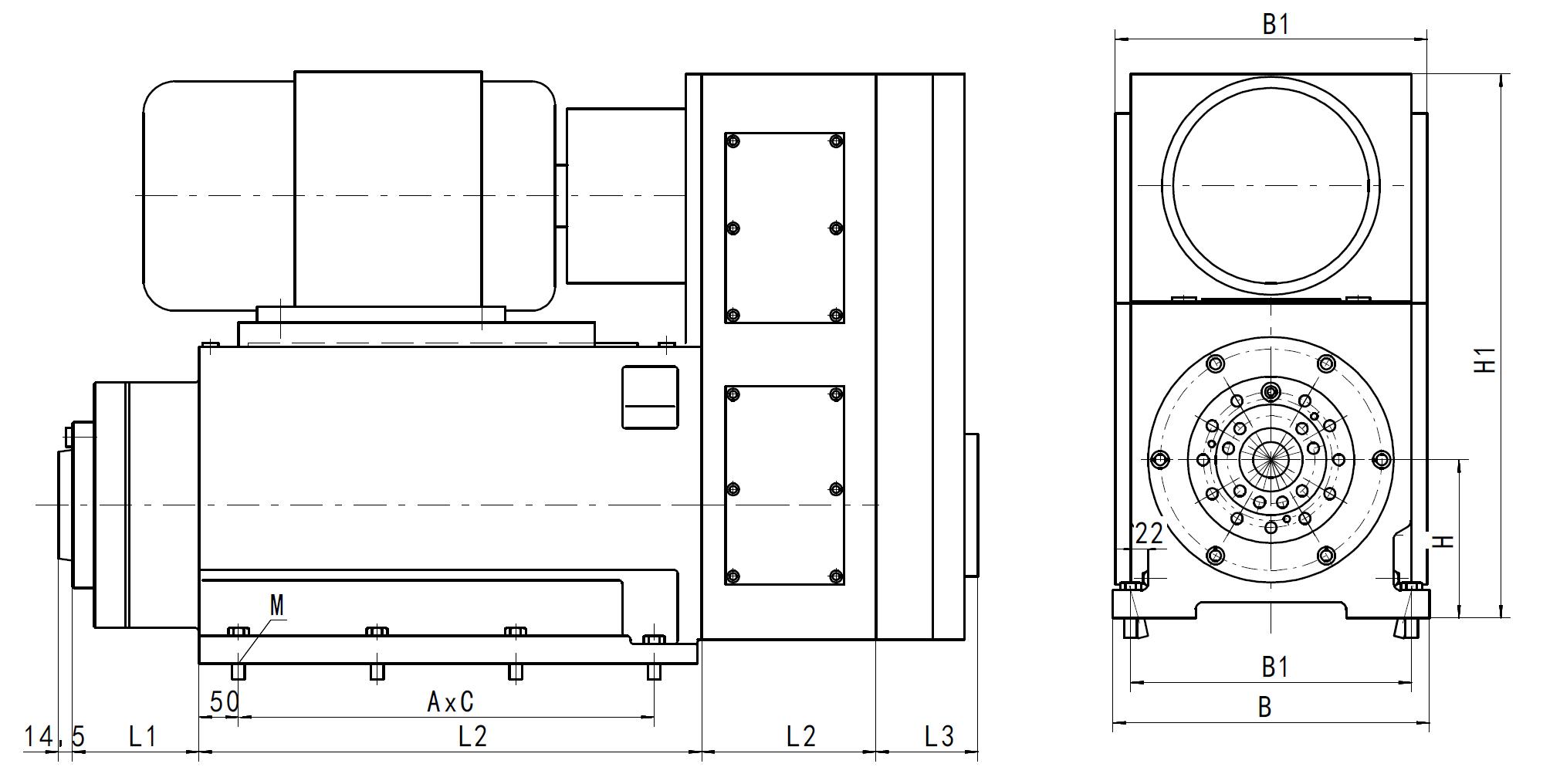

Размер изделия
| Передача инфекции размер модель | B | B1 | B2 | L | L1 | L2 | L3 | H | H1 | H2 | A×C | |
| 1TA32 | 1NG32 | 320 | 280 | 322 | 505 | 160 | 160 | 80 | 160 | 635 | 328 | 135×3 |
| 1TA40 | 1NG40 | 400 | 355 | 396 | 630 | 160 | 220 | 135 | 200 | 755 | 410 | 175×3 |
| 1TA50 | 1NG50 | 500 | 450 | 480 | 800 | 200 | 275 | 140 | 250 | 918 | 495 | 200×3 |
